正確的電磁流量計安裝規范將直接對儀器的正常使用、測量競對以及使用壽命產生影響，今天為大家整理出17條安裝應用細則，相對較詳細的整理出可能導致電磁流量計不良使用的安裝注意要點，幫助讀者對電磁流量計的規范安裝有更多的認識，避免踩坑、保障流量計的規范安裝及使用維護。

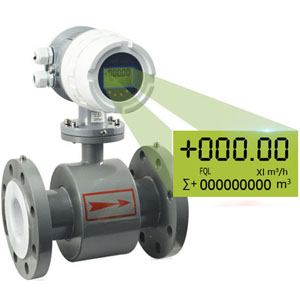

電磁流量計工程安裝應用中的17個關鍵注意事項如下：

1.變送器應安裝在測量導管可隨時充滿液體的位置，以防止因測量導管中沒有液體而造成指針不在零點的錯覺。它垂直安裝，減少了液體流過電極上產生的氣泡所造成的誤差。如果水平放置，流量計的兩個電極必須保持在同一水平面上，以防止管道頂部的沉積物或空氣將其絕緣。

2.如有必要，可以排空管道，內置的空管檢測電路將停止累積和流動的信號輸出。

3.對于在有陽極保護的管道中流動的流體，安裝電磁流量計時應注意以下幾點:為了使流體良好接地，應使用接地環；當傳感器與管道連接時，法蘭和螺釘上的絕緣套之間應有絕緣墊。

4.當電磁流量計安裝在接地金屬管道上時，通過電磁流量計變送器上的接地端子實現系統電位平衡，即通過截面積不小于6mm2的銅芯線連接到接地端子；當電磁流量計安裝在不接地的金屬管道上時，兩個法蘭通過橫截面積至少為6mm2的銅芯線與管道法蘭連接并接地；將變送器或傳感器接線盒連接至接地端子，以實現系統電位平衡；當電磁流量計安裝在塑料管或有絕緣襯里的管道上時，通過增加接地環來實現系統的電位平衡，接地環通過橫截面積至少為6mm2的銅芯線連接到接地端子。

5.電磁流量變送器應安裝在室內干燥通風的地方，避免安裝在環境溫度過高的地方，且不應受到強烈振動。盡量避免使用強磁場設備，如大型電機和變壓器，并避免安裝在有腐蝕性氣體的地方。安裝位置便于維護，是保證變送器正常運行的環境條件。
6.閥門和旁路應安裝在電磁流量變送器的兩端。

7.為了保證電磁流量變送器的測量管充滿被測介質，變容二極管應垂直安裝，自下而上流動，特別是液固兩相流。如果現場只允許水平安裝，兩個電極必須在同一水平面上。

8.電磁流量變送器電極測量的幾毫伏交流電勢基于變送器中的液體電勢。為了穩定液體電位，保持變送器和液體等電位，確保測量穩定，變送器外殼和金屬管的兩端都應接地良好，轉換器外殼也應接地，接地電阻不應大于10歐姆，不能與其他電氣設備的接地線共用。如果無法確保變送器外殼和金屬管之間的良好接觸，應使用金屬線連接，然后可靠接地。

9.轉換器的安裝位置應避免強交流和DC磁場和振動。環境溫度為-20 ~ 50℃，不含腐蝕性氣體，相對濕度不大于80%。
10.為了避免信號干擾，變送器和轉換器之間的信號必須通過屏蔽線傳輸。信號電纜和電源線不允許平行放置在同一根電纜鋼管內，信號電纜長度一般不超過30m。

11.為了保證電磁流量計的正常運行，減少測量誤差，電磁流量計應滿足前后直管段的一定要求。根據JG1033-2007《電磁流量計檢定規程》的試驗標準要求，前直管段應達到10D，后直管段應達到5D。

12.安裝位置。電磁流量計可垂直安裝，也可水平安裝，但建議垂直安裝，被測流體自下而上流動。它也可以水平安裝，但是兩個電極應該在同一水平面上。水平安裝時，確保測量導管隨時充滿液體。當主管道為垂直管道時，一般要求水流自下而上，盡量不要自上而下。后者容易引起大的流量波動。除了全管道安裝，這也很重要，其次是前后直管之間的距離。選擇一個便于維護和活動的地方。流量計應該安裝在水泵的后端，而不是吸入側:閥門應該安裝在水流的下游側。
13.流量計的安裝位置應遠離所有磁源(如大功率電機和變壓器等)。

14.由于電磁流量計測量的是微弱的電勢，因此需要消除所有的外部干擾才能準確測量，因此良好的接地是保證電磁流量計穩定運行的必要條件。一般情況下，接地是通過傳感器中的接地環或參比電極與管道系統的接地連接來實現的。

15.像其他流量計一樣，電磁流量計也有保護等級。一般來說，集成流量計的防護等級為IP65，分離流量計的防護等級為IP68(傳感器)。如果客戶對儀器的安裝環境有要求，安裝地點是地下井或其他潮濕的地方，建議客戶選擇分體式流量計。以免因錯誤選擇而損壞儀器。
16.雖然電磁流量計的可靠性相對較好，但在正常情況下不會損壞。然而，由于其原理，傳感器電極表面已經與液體接觸很長時間，并且電極表面更容易受到污染。因此，一般情況下，如果客戶有條件拆卸電磁流量計，建議每年拆卸和清洗電極一次至一次半，以保證整個流量計的測量精度。任何儀器都需要“維護”，電磁流量計也不例外。

17.電磁流量計可以測量腐蝕性液體，但客戶在訂購初期應正確提供其他測量介質屬性，以免在選擇過程中電極選擇錯誤，導致傳感器在以后使用時報廢，給客戶帶來不便和經濟損失。

以上就是詳細整理的17條電磁流量計安裝使用注意事項了，如果您有更多關于電磁流量計的安裝知識想要了解，可以來電咨詢。
