轉子流量計流量公式

摘要：轉子流量計流量公式資訊由優秀的流量計、流量?jī)x生產報價廠家為您提供。關于轉子流量計流量公式很多人不是很清楚，在學習了解轉子流量計流量公式推導換算之前我們先普及一下轉子流量計的相關知識，讀懂轉子流量計的原理以及測量相關因素有助于更深度的認識轉子流量計流量公式。轉子流量計，也有人喜歡叫它浮子流量計，常見的規格按照材質的不同有玻璃轉子流量計、金屬轉子流量計以及塑料轉子流量計三種，在工業中得到廣。更多的流量計廠家選型號價格報價歡迎您來電咨詢，下面是轉子流量計流量公式文章詳情。

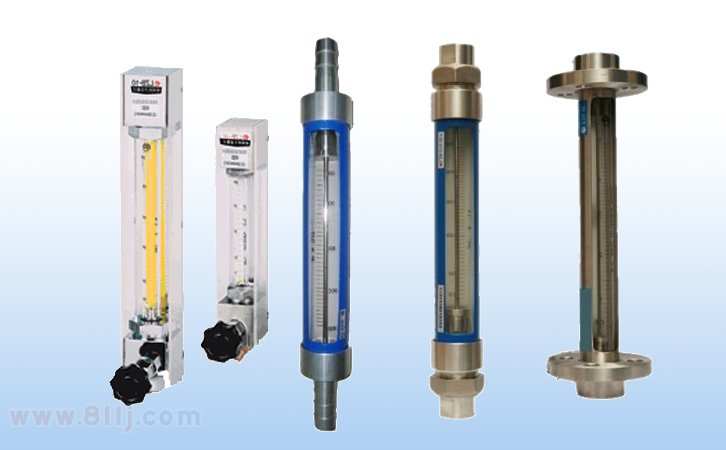

關于轉子流量計流量公式很多人不是很清楚，在學習了解轉子流量計流量公式推導換算之前我們先普及一下轉子流量計的相關知識，讀懂轉子流量計的原理以及測量相關因素有助于更深度的認識轉子流量計流量公式。轉子流量計，也有人喜歡叫它浮子流量計，常見的規格按照材質的不同有玻璃轉子流量計、金屬轉子流量計以及塑料轉子流量計三種，在工業中得到廣泛使用。 與節流可變壓降流量計不同，浮子流量計在測量過程中始終保持節流元件（浮子）前后的壓降不變。 而是通過更改流動面積來更改流動面積。 因此浮子流量計也稱為恒壓降流量計。

轉子流量計流量公式前認識它的特性，它可以測量液體，氣體和蒸汽的流量，并且適合測量中小直徑（DN4?250）的流量。 壓力損失小且恒定，測量范圍比較寬，量程比為1：10，工作可靠，刻度線性，使用維護方便，前后直管長度 儀器不高。 測量精度約為±2％，這受測試液體的密度，粘度，純度，溫度和壓力以及設備垂直度的影響。 該玻璃管浮子流量計結構簡單，成本低廉，易于制成防腐儀器，但強度低。 金屬管浮子流量計可以輸出標準信號，可以承受高壓，并可以實現流量指示，累積，記錄，控制和報警等多種功能。

假設轉子的顯示重量為Wf（N），流體對轉子的作用力為F（N），并且轉子之間的環形截面 錐形管且轉子為Sa（M2），轉子的zui大橫截面積為Sf（m2），轉子體積為Vf（m3），轉子密度為ρf（Kg / m3），轉子 長度為L(zhǎng)（m），流體介質密度為ρ（Kg / m3），重力加速度為g（m / s2），因?yàn)閙 =ρVf =ρSfL代入公式（1）， 整理后轉子流量計流量公式：

考慮到實際情況，添加校正系數k變?yōu)椋?/p>

其中：qm——質量 流; qv——體積流量； ψ——放電系數。 ψ與轉子形狀和雷諾數有關，而Sa與轉子高度有關。 當錐形轉子流量計的轉子的幾何形狀，所選擇的材料和所測量的流體是恒定的時，等式（2）的右側的平方根中的值是恒定的。 當雷諾數大于某個極限值時，ψ為常數，因此qm與Sa成正比。

轉子流量計流量公式不同測量介質的轉換方法

在轉子流量計的實際使用中，由于 由于被測物體的物理特性（密度，粘度等）和狀態（溫度，壓力等）與實驗流體的物理特性不同，因此必須對測量?jī)x器進行縮放和校正以確保準確性。

轉子流量計流量公式液體流量測量刻度轉換

通常，用于測量液體的轉子流量計的刻度是在20℃的水中測量的， 在1個大氣壓下校準。 換算按以下公式進行：

式中：Q1——標定時的水流量； Q2——使用過程中待測液體量流量； ρf——轉子的材料密度； ρ1——校準后的水密度； ρ2——使用過程中被測液體的密度； a1——水的流量系數； a2——被測液體的流動系數

當被測液體的密度與水的密度不同時，但粘度系數 兩者之間有很大差異，由粘度變化引起的流量系數可以忽略不計，a2 / a1可以計算為1。

轉子流量計流量公式氣體流量測量轉換

測量氣體的浮子流量計通常在低壓和20℃的恒定溫度下進行校準。先用壓縮空氣校準，然后在標準絕對壓力為101325Pa和溫度下校準流量值。 是20℃縮放到米。 當儀表在特定工作狀態下用于測量任何氣體的體積流量時，儀表上顯示的比例值需要轉換為工作狀態的實際流量值。 對于氣體，可以根據以下公式進行轉換：

其中：Qn——校準 空氣處于pn狀態，體積流量處于Tn狀態，即儀表刻度流量值； Q——在P，T狀態下被測氣體的體積流量，即儀表刻度流量值； pn = 101325Pa，Tn = 293.15k（標準狀態下的絕對壓力和溫度）； p，T——工作條件下被測氣體的絕對壓力和熱力學溫度；

pnZn——分別為pn處的標定空氣，Tn下的密度和可壓縮性 州; ρ，Z分別表示狀態下標定空氣p和T的密度和可壓縮性。

當被測氣體的濕度較高時，應考慮水分的影響，氣體密度ρ計算如下：< br>

其中：ρg——是測量條件下干燥氣體的密度； Φ——是測量條件下的相對濕度； ρsmax——是測量條件下飽和水蒸氣的密度。

以上就是本文全部?jī)?nèi)容，歡迎您來電咨詢我廠家流量計選型、報價等內容。
