河流水流量流速多普勒聲學流量計的原理和安裝方法

發布：2020-08-14 | 點擊：人次

摘要：河流水流量流速多普勒聲學流量計的原理和安裝方法資訊由優秀的流量計、流量儀生產報價廠家為您提供。天然河流的水利防洪關系到人民的安全和社會的穩定，流量監測是防洪的重要組成部分。中小河流防洪水文監測可以實時了解河流水量，對防洪具有重要意義。同時，其節約水源和調節區域小氣。更多的流量計廠家選型號價格報價歡迎您來電咨詢，下面是河流水流量流速多普勒聲學流量計的原理和安裝方法文章詳情。

天然河流的水利防洪關系到人民的安全和社會的穩定，流量監測是防洪的重要組成部分。中小河流防洪水文監測可以實時了解河流水量，對防洪具有重要意義。同時，其節約水源和調節區域小氣候的功能也使國家更加重視水資源的合理開發利用，因此及時、準確、全面地反映中小河流水量現狀尤為重要。

在這種情況下，某省水文局在重點河段的幾個水文局安裝了DX-LSX-1多普勒超聲波流量計，對該省主要中小河流進行流量監測，實現24小時在線流量監測，監測汛期流量變化，掌握河流基本信息數據，為防洪排澇提供依據。

多普勒超聲波流量計是一種測量天然水體中流速和流量的儀器。它不需要切斷管道和安裝像電磁流量計那樣的管式傳感器，也不需要使用截流裝置，更不用說安裝固定的堰槽來控制來自固定出口的水流。只需固定在水流方向，當水流超過2厘米時，即可開始對水流速度、流量和水位進行綜合檢測。

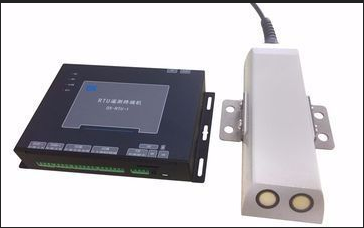

國產第一臺多普勒聲學流量計的原理和安裝方法

DXS-LSX-1

多普勒超聲波流量計的原理:多普勒超聲波流量計采用速度面積法測量流量，它包含一個水位計和一個流量傳感器。使用時，將通道的類型和參數預先輸入控制器，控制器可利用水位自行換算溢流面積，水量可由溢流面積×流量計算。

多普勒超聲波流量計

產品特性:

●寬范圍:0.05m/s(流速)

●分辨率高達1毫米/秒(流速)

●響應時間長，打破了以往需要很長時間才能獲得流量和流量的局面，測量結果會不時刷新。

●流速面積法測流適用于全管和非全管，可自由設定斷面水位關系。

●內部高精度溫度傳感器可用于水溫測量和聲速補償。

●水動力殼體設計對水流狀態影響很小，不影響測量精度。

●防腐外殼設計，能在惡劣環境下長時間工作。

●可以提供瞬時流量值和累計流量值。

●無機械轉動部件，無泥沙堵塞或水生植物和雜物纏繞等問題。它zui適用于懸浮泥沙含量高、水生植物等大量漂浮物質的河流測量。

●線性測量，工廠校準，長期使用不需要校準。

●配有數據接收軟件，可讀取實時數據和累積數據。

技術參數:

流速:

測量范圍:0.05m/s

精度:1.0% 1cm/s

分辨率:1毫米/秒

水深:

測量范圍:0m-5m(可設置更高)

精確度:1厘米

分辨率:1毫米

溫度:

測量范圍:-10℃-60℃

準確度:0.5℃，

分辨率:0.1℃

流量:

測量范圍:0.001米/小時-99999999米/小時(可根據截面增加)

精確度:3%(取決于橫截面流型)

分辨率:0.0001米/秒

電源:DC 10V-24V

工作電流:12V小于0.1A

輸出信號:RS485(Modbus-RTU)

防護等級:IP68

工作溫度:0℃-60℃(不結冰)

儲存溫度:-10℃-70℃

設備材質:灰色聚氯乙烯

多普勒流量計的安裝方式

在這種情況下，DX-LSX-1多普勒超聲波流量計進行24小時在線實時測量，安裝在天然河流水文站的典型穩定位置。除zui終流量數據外，還可以同時獲取流量和水位數據，方便用戶了解河流水量和內部流態，并始終保持穩定的工作狀態，為用戶監控河流流量提供幫助。

國產第一臺多普勒聲學流量計的原理和安裝方法
